产品详细

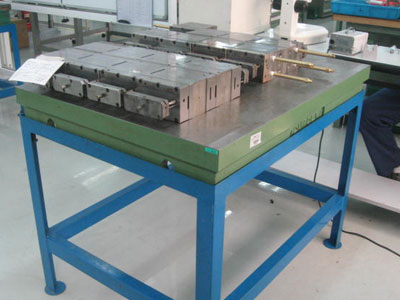

划线平板(划线平台)经常用于机械,发动机的动力实验,设备调试,具有较好的平面稳定性和韧性,表面带有T型槽,可以用来固定实验设备.
划线平板(划线平台)材质多为铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效两三年)使该产品的精度稳定,能好.
划线平板(划线平台)精度:按标准计量检定规程执行,分别为0,1,2,3四个等级.
| 规格（长X宽）mm | 精度等级 | 板面厚度mm | 高度mm | ||||
| 0 | 1 | 2 | 3 | ||||
| 平面度公差(μm) | |||||||
| 100×100 | 4.6 | 9.0 | 18 | 10 | 50 | ||
| 100×200 | 4.9 | 9.8 | 19.6 | 10 | 50 | ||
| 200×200 | 5 | 10 | 20.5 | 10 | 50 | ||
| 200×300 | 5.5 | 11 | 22 | 10 | 50 | ||
| 300×300 | 5.5 | 11 | 22 | 10 | 80 | ||
| 300×400 | 6 | 12 | 24 | 10 | 85 | ||
| 400×400 | 6.5 | 12.5 | 25 | 12 | 85 | ||
| 400×500 | 6.5 | 13 | 26 | 66 | 12 | 90 | |
| 500×500 | 6.8 | 14 | 28 | 68 | 14 | 95 | |
| 400×600 | 7 | 14 | 27.5 | 70 | 15 | 95 | |
| 500×600 | 7 | 14.2 | 28.5 | 71 | 15 | 120 | |
| 500×800 | 8 | 15.5 | 31 | 78 | 15 | 140 | |
| 600×800 | 8 | 16 | 32 | 80 | 15 | 160 | |
| 600×900 | 8.3 | 16.5 | 33 | 83 | 15 | 160 | |
| 1000×750 | 9 | 18 | 36 | 90 | 20 | 180 | |
| 1000×800 | 9.5 | 19 | 38 | 93 | 20 | 180 | |
| 1000×1000 | 10 | 20 | 40 | 97 | 20 | 180 | |
| 1000×1200 | 10 | 20.5 | 41 | 103 | 20 | 180 | |
| 1000×1500 | 11 | 22 | 45 | 112 | 20 | 220 | |
| 1000×2000 | 26 | 52 | 130 | 20 | 240 | ||
| 1500×2000 | 28 | 56 | 140 | 20 | 260 | ||
| 2000×2000 | 31 | 61 | 153 | 30 | |||
| 2000×2500 | 34 | 67 | 168 | 30 | |||
| 1500×3000 | 35 | 70 | 174 | 30 | |||
| 2000×3000 | 37 | 74 | 184 | 30 | |||
| 2000×4000 | 44 | 88 | 219 | 40 | |||
| 2500×6000 | 60 | 120 | 300 | 50 | |||
| 3000×6000 | 62 | 124 | 308 | 50 | |||
